Об объекте

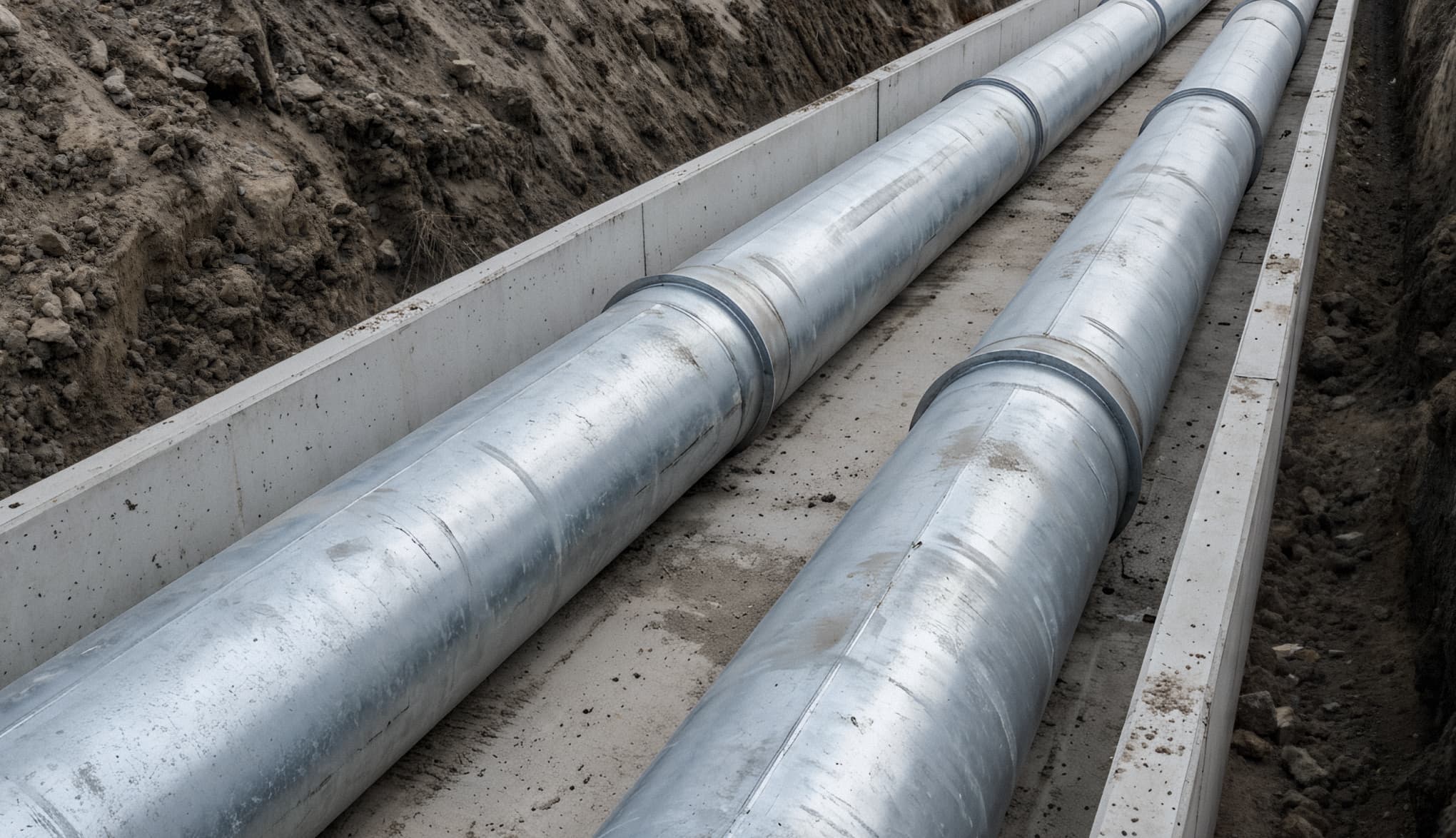

Тепловая сеть как линейный объект капитального строительства, попадающий в зону работ по офисному зданию на улице Летниковская, 13А — ЮАО Москвы, Даниловский район. Подземная прокладка протяжённостью 179,8 м в канале открытым способом до отметки -4,0 м плюс наземный участок 44,3 м на опорах по сваям с диаметром трубы 250 мм. Трубопровод — Ду 530×9/710 ППУ-ПЗ по ГОСТ 30732-2020 в стальном кожухе, сталь 20.

Задача

Выполнить инженерно-геологические и инженерно-экологические изыскания для разработки проектной и рабочей документации в один этап. Объём работ — достаточный для прохождения экспертизы, с обязательным сопровождением до защиты заключения и устранением замечаний за счёт исполнителя по условиям договора.

Условия работы

• III категория сложности по СП 47.13330.2016 прил. Г
• Потенциальная карстово-суффозионная опасность по архивным данным — требуется расчёт диаметра возможной карстовой воронки
• Сложная стратиграфия: техногенные грунты, аллювий, юрские глины, каменноугольные отложения
• Два водоносных горизонта: надъюрский безнапорный и ратмировский напорный (напор около 10 м)
• Плотная городская застройка, ограничивающая выбор технологии бурения

Что выполнено

Инженерно-геологические изыскания

• Бурение колонковое — 4 скважины, 47 пог. м (3 × 8 м + 1 × 23 м с проходкой до карбонатных пород), малогабаритными установками ББУ-000 и УКБ-12/25
• Статическое зондирование — 6 точек на глубину до 8 м, ТЕСТ-К4 (зонд II типа), по ГОСТ 30672-2019 и ГОСТ 19912-2012
• Геофизические исследования — удельное электросопротивление в 2 точках (4-электродная установка Веннера, расстояния 1, 3, 5 м) и блуждающие токи в 2 точках методом естественного поля с неполяризующимися электродами. Замеры по 10 секунд в течение 10 минут в двух перпендикулярных направлениях
• Лабораторные испытания — 22 пробы глинистых ненарушенной структуры, 20 песчаных, 4 скальных, 9 на коррозионную агрессивность, 3 пробы грунтовой воды на химию
• Расчёт устойчивости территории по карсту — диаметр воронки 3,87 м (категория B, 3–10 м) по гравитационному механизму продавливания, интенсивность V категория (до 0,01 случай/км²/год) по СП 499.1325800.2021 прил. А8 и СП 22.13330.2016 табл. 6.16

Инженерно-экологические изыскания

• Лабораторные исследования проб почв и природной воды — аккредитованные лаборатории
• Радиационное обследование и оценка санитарно-эпидемиологического состояния
• Анализ фоновых концентраций атмосферного воздуха

Защита в экспертизе

По условиям договора исполнитель принимает участие в защите объёма, стоимости и результатов работ при прохождении экспертизы, устранение замечаний — за счёт исполнителя. Орган экспертизы — уточняется заказчиком; для офисного здания и тепловой сети в Москве вероятный путь — Мосгосэкспертиза.
