Об объекте

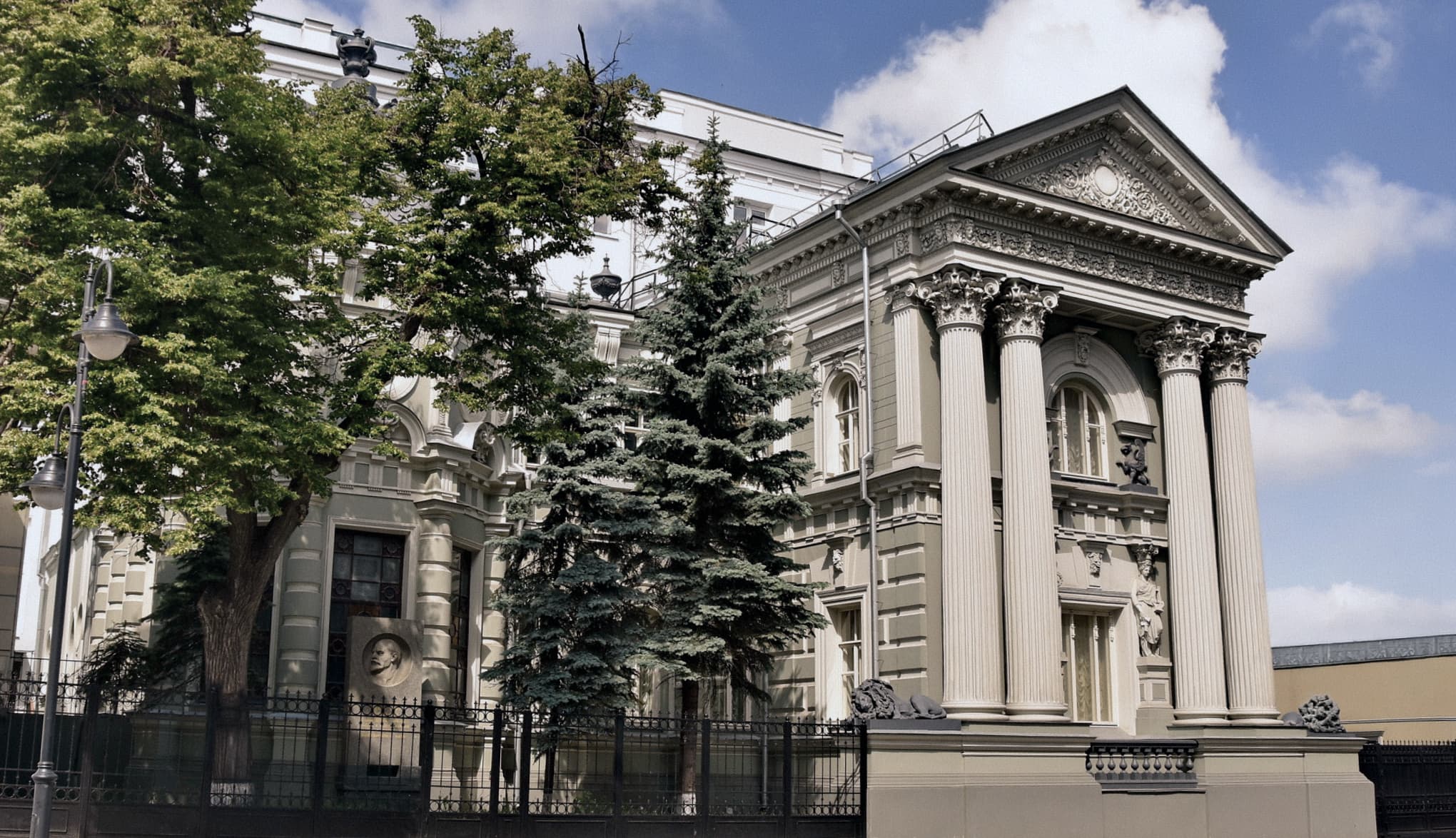

Объект культурного наследия федерального значения — Усадьба фон Рекк, район Замоскворечье (ЦАО Москвы). Проект — реставрация с приспособлением.

АЛЬТЕРЭКО выполнила инженерно-геологические изыскания под локальный объект — постаменты — для обоснования фундамента их усиления и согласования с Мосгорнаследием как для ОКН.

Задача

Получить инженерно-геологические данные в объёме, необходимом и достаточном для обоснования фундамента усиления постаментов (проектное решение — свайно-ленточный). Согласование с Мосгорнаследием как для ОКН федерального значения.

Условия работы

• II категория сложности по СП 47.13330.2016 (прил. Г)
• Относительно простая стратиграфия — техногенные грунты и аллювий третьей надпойменной террасы; малая площадь работ
• По архивным картам — потенциально опасная карстово-суффозионная зона (изучение по заданию не требовалось)
• Стеснённый участок ОКН: недопустимость риска для памятника, ограничение по габаритам и нагрузкам испытаний
• Бурение переносной малогабаритной установкой колонкового бурения

Что выполнено

Инженерно-геологические изыскания

• Бурение колонковое — 2 скважины глубиной 15 м каждая, 30 пог. м, переносной малогабаритной установкой с обсадными трубами и полным отбором керна
• Каталог координат: устья скважин в локальной системе с привязкой к плановому положению постаментов
• Статическое зондирование — 2 точки на глубину 15 м, ТЕСТ-К4 (зонд II типа), по ГОСТ 30672-2019 и ГОСТ 19912-2012. Точки совмещены с устьями скважин из-за компактности участка
• Лабораторные испытания — 30 проб песчаных грунтов на физические свойства, 9 проб на коррозионную агрессивность, 3 пробы грунтовой воды на химию. Камеральная обработка в EngGeo
• Анализ агрессивности грунтовых вод и грунтов к бетону и стали — неагрессивна ко всем маркам бетона, среднеагрессивна к стали при свободном доступе кислорода

Состав работ

Технический отчёт по инженерно-геологическим изысканиям с приложениями: каталог координат, ведомость физико-механических свойств, статистика по ИГЭ, результаты статического зондирования, химия грунтов и воды, метрологическое обеспечение, акт внутриведомственной приёмки. Графическая часть — карта фактического материала, инженерно-геологические разрезы, колонки скважин.

Защита в экспертизе

Материалы инженерно-геологических изысканий переданы проектировщику для обоснования фундамента усиления постаментов. Документация подлежит согласованию с Мосгорнаследием как материал по ОКН федерального значения; государственная или негосударственная экспертиза проектной документации — отдельный этап после изысканий.
